sk_buff 简介

sk_buff 是Linux 网络中的重要数据结构，每个包的发送和接收都要处理这个结构体。

这个结构体比较长，只讨论部分字段。开头是一个联合，它要么在一个链表里，要么在一个rb tree（netem/tcp)里。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct sk_buff {
	union {
		struct {
			/* These two members must be first. */
			struct sk_buff		*next;
			struct sk_buff		*prev;

			union {
				struct net_device	*dev;
				/* Some protocols might use this space to store information,
				 * while device pointer would be NULL.
				 * UDP receive path is one user.
				 */
				unsigned long		dev_scratch;
			};
		};
		struct rb_node		rbnode; /* used in netem, ip4 defrag, and tcp stack */
		struct list_head	list;
	};

接下来是一个sock 字段，显然是和这个skb 关联的socket，当这个包是socket 发出或接收时，这里指向对应的socket，而如果是转发包，这里是null.

1
struct sock *sk;

随后是一个时间戳字段，用于记录包发送或接收到的时间。net_enable_timestamp() 和net_disable_timestamp() 函数可用于启用或禁用时间戳。在用户态，可以通过socket 选项SIOCGSTAMP 管理。

1
ktime_t tstamp;

之后有一组长度相关的字段，其中len 是数据包的长度，data_len 是不存在于线性buffer，而是使用page buffer 的数据的大小，两者之差则是位于线性buffer 的数据大小，skb_headlen() 函数用于计算这个值。后续会讨论线性buffer 和page buffer.

1
2
3
4
unsigned int		len,
			data_len;
__u16			mac_len,
			hdr_len;

跳过中间的部分，直接看到协议头相关的字段，这些头部字段保存的是基于skb->head 的偏移量，有一组skb_set/reset/_*_header() 的方法去设置他们，使用时，skb_*_header() 方法会将skb->head + offset 的结果返回。

1
2
3
4
__be16			protocol;
__u16			transport_header;
__u16			network_header;
__u16			mac_header;

最后是skb 的尾部，这些字段必须位于sk_buff 结构的结尾，而且data 是可变长的部分，也就是前面提到的线性buffer，这里可以存放一部分包的数据。

1
2
3
4
5
6

/* These elements must be at the end, see alloc_skb() for details.  */
sk_buff_data_t		tail;
sk_buff_data_t		end;
unsigned char		*head,
			*data;

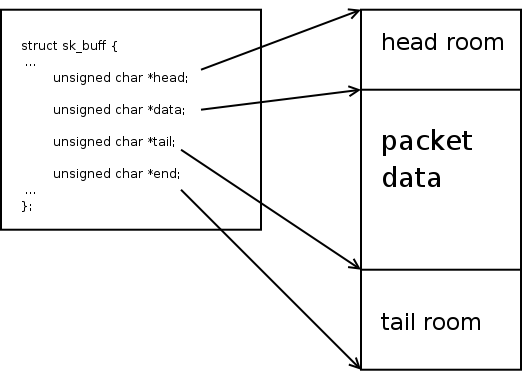

这部分线性buffer 由以上四个指针控制，分割成三个部分，这四个指针都指向线性buffer 中的位置：

  • head 到data 之间，称为headroom.
  • data 到tail 之间，存放包的数据。
  • tail 到end 之间，称为tailroom.

对于刚刚通过alloc_skb() 方法申请出来的skb，head,tail,data 三个指针都指向同一位置，而tail 和end 之间有一段根据alloc_skb(len, flag) 方法的参数申请出来的空间。

为了给协议头预留空间，可以使用skb_reserve(skb, head_len)方法，该方法会根据参数将data 指针后移，扩展headroom.

可以通过skb_put(skb, data_len) 方法移动tail 指针，扩展用户数据空间。该方法同时会增加skb->len.

这些空间都是从tailroom “挤”出来的，因此需要保证tailroom 有足够的空间。另外要注意skb_put() 只能在没有page 的数据的情况下调用。
为了添加协议头的内容，需要调用skb_push()方法，这个方法和skb_put()类似，但它是从headroom 挤出空间，data 指针会往前移动，它同样会增加skb->len.

添加一个四层头：

再添加一个三层头：

以上是对于没有page buffer，只有线性buffer 时的操作，对于比较大的包，还需要用到线性buffer 以外的部分。对于部分驱动来讲，有一个copybreak 的字段，当包的大小大于copybreak 时，只将起始一部分数据放入skb->data（协议头等），而剩余部分会存放于page buffer. 后续添加数据时应该不再调用skb_put()方法，否则数据顺序是有问题的。

skb_is_nonlinear() 方法可以帮助判断是否存在page buffer，对于有page buffer 的skb 来讲，之前已经提到skb->data_len 用于指示这部分数据的大小，而之前刚刚提到的通过skb_put() 和skb_push() 方法添加进去的数据的大小就是skb->len-skb->data_len，也就是skb_headlen()。

对于page 的数据，使用skb_frag_t 的数据结构存放。在新版本的内核中，skb_frag_t 是 typedef bio_vec skb_frag_t.

1
2
3
4
5
struct bio_vec {
	struct page	*bv_page;
	unsigned int	bv_len;
	unsigned int	bv_offset;
};

该结构是一个page，len，offset 的三元组，指示了数据在哪个page 的哪个offset 处，长度为多少。

skb_shared_info 用于记录frag 相关的信息，nr_frags 指示了在frags[] 中有多少个frags.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
struct skb_shared_info {
	__u8		__unused;
	__u8		meta_len;
	__u8		nr_frags;
	__u8		tx_flags;
	unsigned short	gso_size;
	/* Warning: this field is not always filled in (UFO)! */
	unsigned short	gso_segs;
	struct sk_buff	*frag_list;
	struct skb_shared_hwtstamps hwtstamps;
	unsigned int	gso_type;
	u32		tskey;

	/*
	 * Warning : all fields before dataref are cleared in __alloc_skb()
	 */
	atomic_t	dataref;

	/* Intermediate layers must ensure that destructor_arg
	 * remains valid until skb destructor */
	void *		destructor_arg;

	/* must be last field, see pskb_expand_head() */
	skb_frag_t	frags[MAX_SKB_FRAGS];
};

使用skb_shinfo() 可以获取skb_shared_info 的指针，而这个指针正是skb->end 指向的位置（或计算偏移量后的位置），也就是tailroom 的后面。

1
#define skb_shinfo(SKB)	((struct skb_shared_info *)(skb_end_pointer(SKB)))

在接收数据时，驱动一般调用skb_add_rx_frag() 方法添加page buffer 数据，而该方法实际上调用了skb_fill_page_desc()，后者是会将page，offset，len （即skb_frag_t) 和新的frag 数量更新到skb_shared_info.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
void skb_add_rx_frag(struct sk_buff *skb, int i, struct page *page, int off,
		     int size, unsigned int truesize)
{
	skb_fill_page_desc(skb, i, page, off, size);
	skb->len += size;
	skb->data_len += size;
	skb->truesize += truesize;
}
static inline void skb_fill_page_desc(struct sk_buff *skb, int i,
				      struct page *page, int off, int size)
{
	__skb_fill_page_desc(skb, i, page, off, size);
	skb_shinfo(skb)->nr_frags = i + 1;
}

static inline void __skb_fill_page_desc(struct sk_buff *skb, int i,
					struct page *page, int off, int size)
{
	skb_frag_t *frag = &skb_shinfo(skb)->frags[i];

	/*
	 * Propagate page pfmemalloc to the skb if we can. The problem is
	 * that not all callers have unique ownership of the page but rely
	 * on page_is_pfmemalloc doing the right thing(tm).
	 */
	frag->bv_page		  = page;
	frag->bv_offset		  = off;
	skb_frag_size_set(frag, size);

	page = compound_head(page);
	if (page_is_pfmemalloc(page))
		skb->pfmemalloc	= true;
}

可以使用skb_header_pointer() 来获取指定位置指定大小的数据，该方法有两种返回值，如果offset + len 位于skb->data 中，则返回skb->data 对应偏移量的指针。否则将这部分数据拷贝到本地buffer 中，并返回这个buffer 的指针，当然如果offset+len 是不合理值该方法会返回null.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
static inline void * __must_check
__skb_header_pointer(const struct sk_buff *skb, int offset,
		     int len, void *data, int hlen, void *buffer)
{
	if (hlen - offset >= len)
		return data + offset;

	if (!skb ||
	    skb_copy_bits(skb, offset, buffer, len) < 0)
		return NULL;

	return buffer;
}

static inline void * __must_check
skb_header_pointer(const struct sk_buff *skb, int offset, int len, void *buffer)
{
	return __skb_header_pointer(skb, offset, len, skb->data,
				    skb_headlen(skb), buffer);
}

skb_copy_bits(const struct sk_buff *skb, int offset, void *to, int len) 可用于直接把offset 处len 长度的数据从sk_buff 中拷贝到to 中，它会检查线性buffer 的大小和offset 是否重合，从而正确从线性buffer 和page buffer 中读取到连续的数据。

参考链接
